多功能坠落试验架
多功能坠落试验架
- 产品详情
- 产品参数
一、多功能高空坠落系统前言
高空施工中，由高处作业引起的坠落事故时常发生，产生事故的主要二个原因是：人员操作不当、防护器具有质量问题。因此检测机构有一套完善的高空坠落（冲击）试验系统，是为安全建设保驾护航其本前提。本方案的多功能高空坠落系统具有检测项目广、操作简单方便、检测精度高，配备多套起重装置减少劳动强度等优点。
（图1）多功能高空坠落系统示意图
二、多功能高空坠落系统试验项目
序号 | 产品类型 | 试验项目名称 |
1 | 登高防护器具 | 安全带、安全绳、缓冲器、安全扣、防坠器、连接扣等冲击和坠落试验 |
2 | 安全网 | 安全网坠落试验 |
3 | 登高防护器具静载 | 全身式安全带静载试验、安全带附件静载试验等 |
三、多功能高空坠落系统主要技术指标
序号 | 功能名称 | 参数说明 |
1 | 测试参数类别 | 1、冲击 2、坠落 3、静载 |
2 | 冲击挂点高度 | 6.8m |
3 | 挂点提升重量 | 150kG |
4 | 挂点冲击力 | 20kN |
5 | 冲击试样提升控制方式 | 无线遥控 |
6 | 静载悬挂高度 | 4700 |
7 | 静载悬挂最大重量 | 500kg |
8 | 物品起重高度 | 11m |
9 | 悬臂吊回转半径 | 3m |
10 | 结构系统的最大尺寸 | 长宽高：7.6*6.5*12.0m |
11 | 电源配置 | 三相五线制，AC380 10KW |
四、主要结构和设备说明
4.1 多功能冲击架
多功能冲击架主要用于登高防护器具的坠落和冲击试验。如：安全带、安全绳、缓冲器、安全扣、防坠器、连接扣、安全网等；作业平台的坠落和冲击试验；安全带及安全带附件的静载试验等。
大部分样品的装卸可在地面完成，无需登高作业。全程无线控制，免去有线的束缚，使试验操作便捷、高效。与旧系统相比工作效率提高5倍以上，工作劳动强度减少3倍以上。

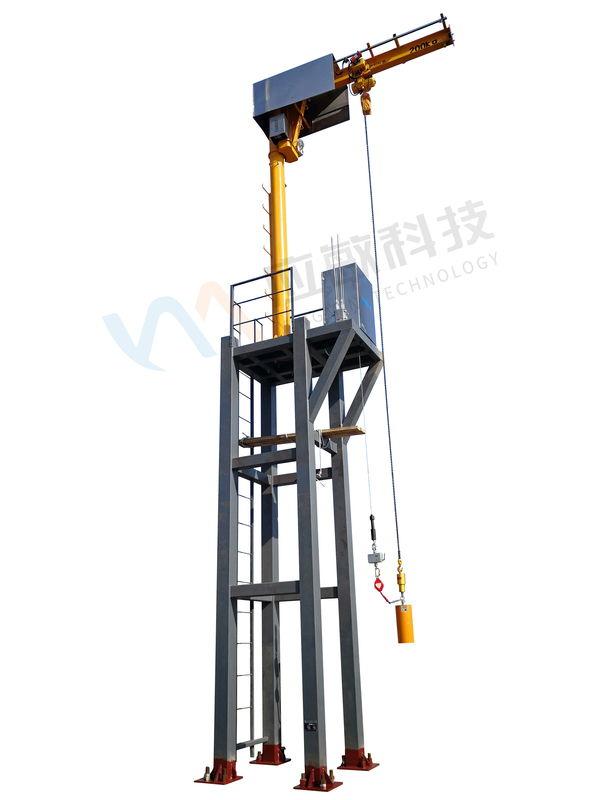

（图2）多功能冲击架
