用途特点：

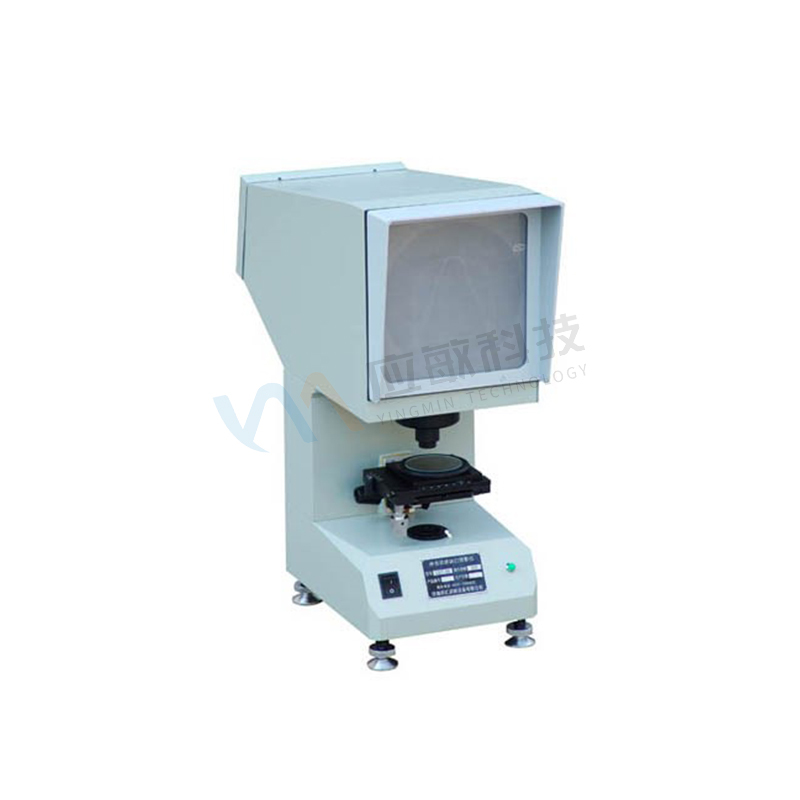

Ø 利用光学投影方法将被测的冲击试样V和U型缺口标准样板图对比，以确定被检测的冲击试样缺口加工是否合格，其优点是操作简便，检查对比直观，效率高；

Ø 该仪器还可用于机械零部件的外形轮廓、纺织物纤维、生物切片分析、工量刃具的检验、仪表元件和半导体元件的投影检测。

技术参数：

1. 投影屏直径：ф180mm；

2. 工作台尺寸：

3. 方工作台：110×125mm

4. 圆工作台：ф90mm

5. 工作台玻璃直径：ф70 mm

6. 工作台行程：

7. 纵向：10 mm

8. 横向：10 mm

9. 升降：12 mm（无刻度）

10. 工作台转动范围：0 — 360°

11. 仪器放大倍率：50×

12. 物镜放大倍率：2.5×

13. 投影物镜放大倍率：20×
